Shenzhen Texin Electronics Co., Ltd se concentrează pe cercetare și dezvoltare, producție și vânzări de tehnologie de comunicații fără fir de la înființare. Linia de generatoare de module WIFI 5G 5000-6000MHz 20W Signal Jammer Anti Drone include comunicații mobile 2G/3G/4G/5G anti sursa de semnal și GPS, WIFI anti modulul de semnal wireless, precum și managementul inteligent al echipamentului platformei de sistem Lora.
Shenzhen Texin Electronics Co., Ltd se concentrează pe cercetare și dezvoltare, producție și vânzări de tehnologie de comunicații fără fir de la înființare.
Linia de generatoare de module WIFI 5G 5G 5000-6000MHz 20W Signal Jammer Anti Drone include comunicații mobile 2G/3G/4G/5G sursa anti-semnal și GPS, antimodul WIFI de semnal wireless, precum și managementul echipamentului inteligent al platformei de sistem Lora. Oferim clienților noștri produse stabile și fiabile, scalabilitate bună și personalizate cu tehnologie profesională și servicii excelente. Sursa anti-semnal FPV este un produs de Modulul anti FPV care este cercetat și dezvoltat de Texin Electronics. Acest modul folosește cip logic FPGA ca control principal, combinat cu frecvența stabilă excelentă a VOC cu frecvență blocată, pentru a crea modulul de semnal de modulație anti FPV. Semnalul digital este generat de interiorul FPGA, care este modulat pe o undă purtătoare de semnal cu frecvență de oscilație VCO, procesul de reacție al semnalului care iese la amplificator și apoi se transmite către antenă.
Frecvențe acceptate: 300-1200MHz, 2.4GHz, etc.
Putere de iesire: 20W
Sursă de semnal digital încorporată, mai convenabil de utilizat, eficiență ridicată
Dimensiuni mici, facilitează integrarea utilizărilor
Design de aplicație de calitate industrială, utilizați cipuri de calitate industrială, potrivite pentru aplicații de calitate industrială.
Nu. | lt | Date | Unitate |
1 | Frecvenţă | 5000-6000 | MHz |
2 | Tensiunea de testare | 28 | V |
3 | Actual | 1.9 | A |
4 | Ieșire | 20 | W |
5 | Câştig | 43 | dB |
6 | Stabilitatea ieșirii | 1 | dB |
7 | Conector | SMA/Femeie | |
8 | Conector de ieșire VSWR | ≤1,30 (Fără putere și VNAtest) | |

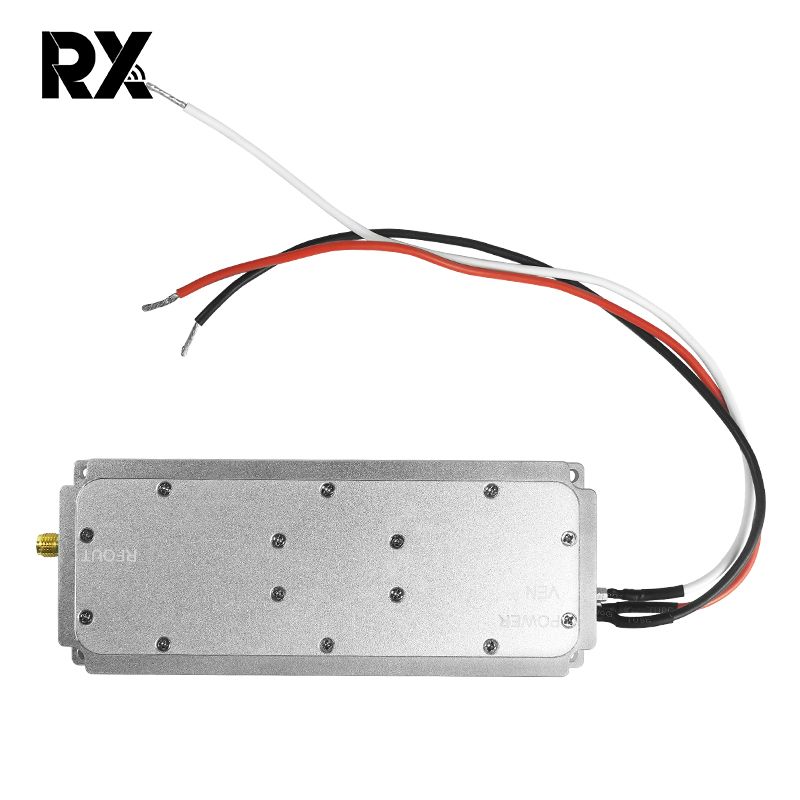

9 | Cablu de alimentare | Roșu+Negru+Activare fir | |
10 | Activați controlul | HighON Low Off | |

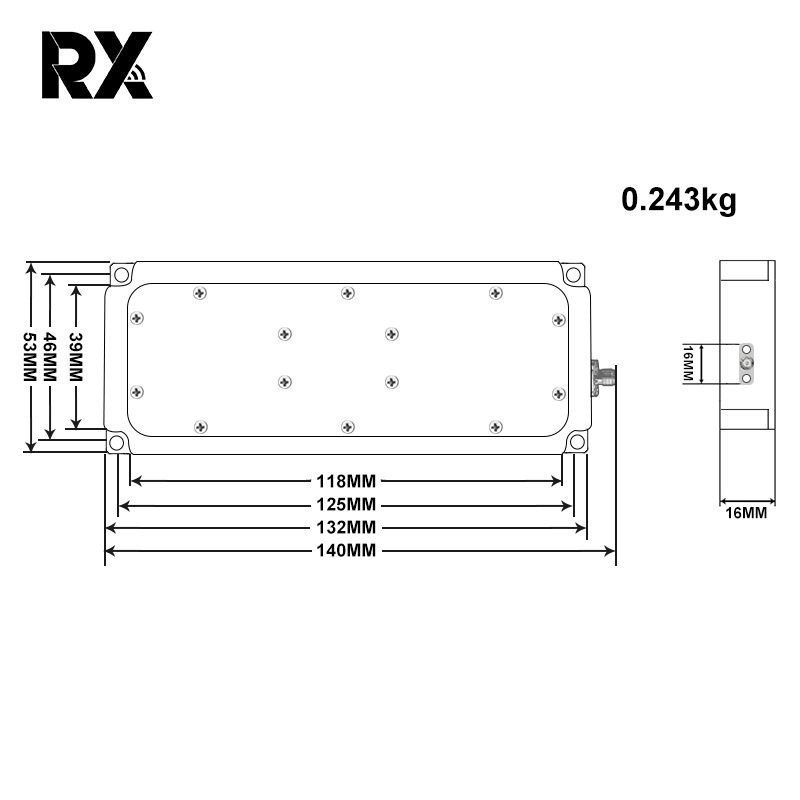

11 | Dimensiunea cochiliei | 132*53*16 | mm |
12 | Orificiul de montare | 46*125 | mm |
13 | Greutate | 243 | g |
14 | Temperatura de lucru | -40~+65 | ℃ |
15 | Material de înveliș | Aluminiu | |
16 | Nevoia de vibrații | Încărcarea mașinii este OK |
1.funcția de bază:
Se bazează pe frecvența telecomenzii FPV pentru a seta parametrul de modulare digital al semnalului sursei anti-semnal, a-l modula la frecvența personalizată, sursa anti-semnal după modulare, care este amplificată de RF și ieșită către antenă pentru transmitere, formând un semnal fără fir. la semnalul telecomenzii anti FPV.
2. Descrierea aplicației:
Portul SMA de ieșire RF al modulului de semnal anti sursă are o impedanță de 50Ω, conectat la interfața de intrare SMA a modulului amplificator, ieșirea modulului de putere a amplificatorului este conectată la antena de transmisie, interfața și impedanța trebuie să fie consistente. Temperatura modulului după integrat ar trebui să fie să nu depășească temperatura de lucru, corectă disiparea căldurii.
1. Gama de frecvente
Fără efect anti dacă în afara intervalului frecvenței de utilizare, când frecvența personalizată corespunde semnalului de telecomandă anti FPV.
2. Distanța de interferență și configurația de ieșire
Distanța de interferență este legată de puterea de ieșire a amplificatorului. Cu cât puterea este mai mare, cu atât este mai îndepărtată distanța anti. De asemenea, cea mai bună eficiență ar trebui atinsă într-un mediu neobstrucționat, ceea ce înseamnă că nu există nicio obstacol între semnalul anti și FPV.
