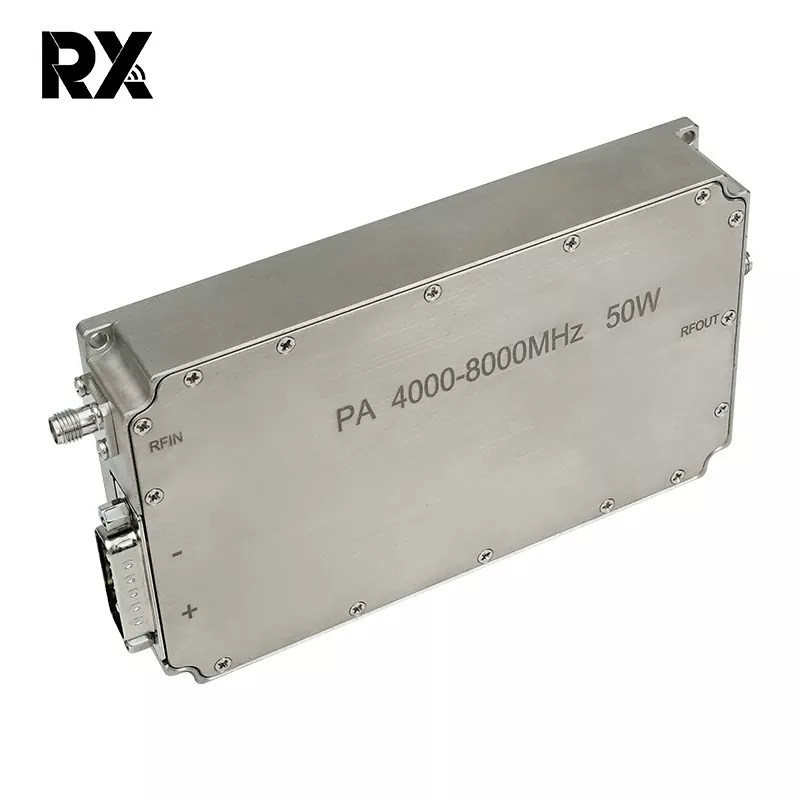

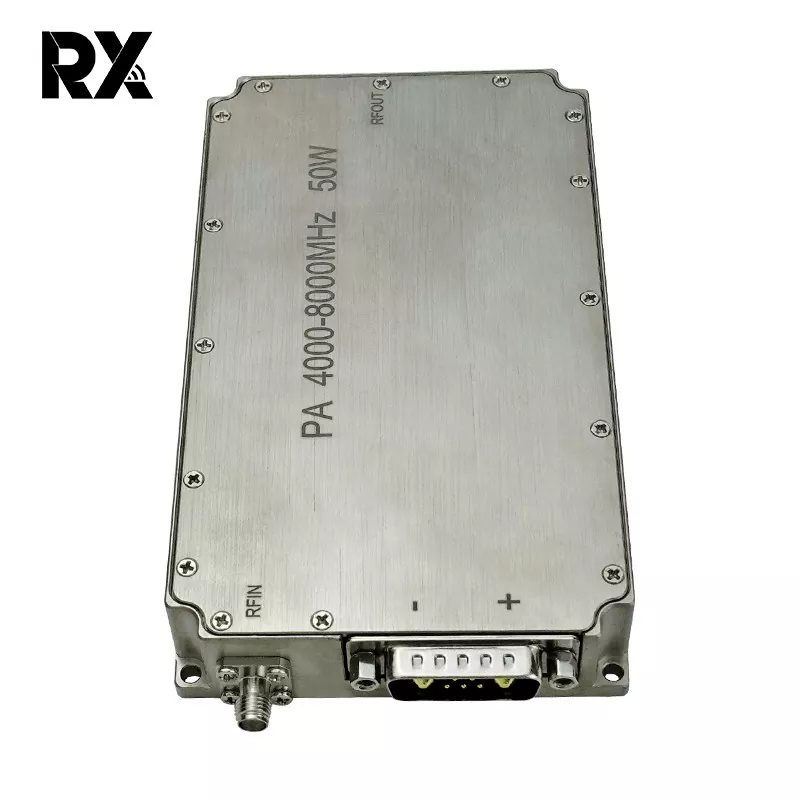

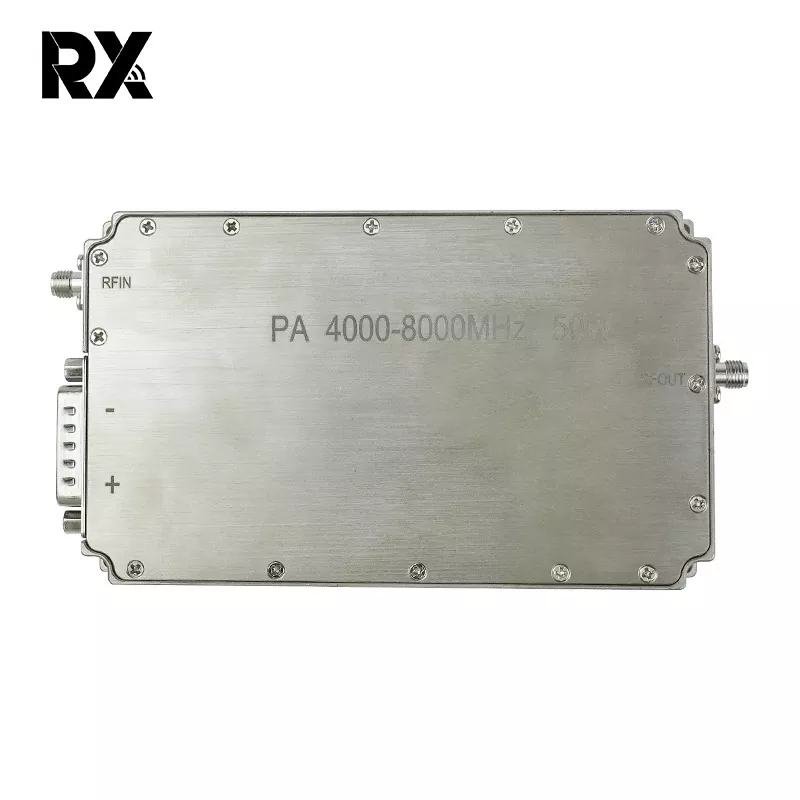

Sistem RF cu amplificator de putere cu bandă C ultra-largă de 4-8 GHz, 50 W

Acest amplificator de putere în bandă largă de 50 W este un modul RF de înaltă performanță conceput pentru aplicații care necesită putere de ieșire robustă în intervalul de frecvență de la 4GHz la 8GHz. Utilizând tehnologia avansată GaN (nitrură de galiu), acesta oferă densitate mare de putere, eficiență excelentă și liniaritate fiabilă pe o lățime de bandă instantanee largă. Amplificatorul este proiectat pentru stabilitate, durabilitate și performanță constantă în medii solicitante.

Trimite o anchetă

Descriere produs

Caracteristici cheie

Performanță în bandă largă: funcționează fără probleme pe întregul spectru de la 4GHz la 8GHz (banda C), fără a fi nevoie de schimbarea benzii.

Putere de ieșire mare: Oferă o putere de ieșire saturată tipică de minimum 50 de wați (47 dBm) pe bandă.

Câștig ridicat: prezintă un câștig tipic de semnal mic de 50 dB (minimum), asigurând o amplificare eficientă a semnalului de la surse de putere redusă.

Planeitate excelentă a câștigului: Menține o planeitate superioară a câștigului de ± 1,5 dB pe întregul interval de frecvență pentru o performanță uniformă.

Eficiență ridicată: Încorporează un design de înaltă eficiență, obținând în mod obișnuit 30% Power Added Efficiency (PAE), reducând sarcina termică și consumul de curent continuu.

Performanță liniară robustă: oferă un punct de compresie ridicat de 1 dB (OP1dB) de obicei > 47 dBm, care acceptă atât amplificarea liniară, cât și saturată pentru diferite scheme de modulație.

Protecție și control integrat: Include caracteristici complete de siguranță: protecție inversă tensiune, oprire la supratemperatură și protecție la suprasarcină la ieșire / VSWR. Interfață analogică standard pentru controlul polarizării, activarea/dezactivarea (TTL) și monitorizarea stării.

Management termic: Proiectat cu un sistem eficient de răcire a plăcii de bază pentru a asigura o funcționare fiabilă în condiții de încărcare maximă. Interval de temperatură a carcasei de funcționare: -40°C până la +85°C.

Construcție robustă: Găzduit într-un pachet metalic robust, sigilat ermetic, pentru o ecranare superioară și rezistență la mediu, potrivit pentru aplicații militare, aerospațiale și industriale.

Nu.	Descriere	Simbol	Min	Tip	Max	Unitate	Remarcă
1.	Frecvența de operare	BW	4000		8000	MHz
2.	Putere de intrare	Pin		0		dBm
3.	Putere de ieșire CW	Psat	47	48.5	49.5	dBm	Undă continuă
4.	Câștig de putere	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Planeitatea câștigului de putere	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Câștig de semnal mic	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Planeitate mică a câștigului de semnal	△G		±2		dB	@ Pin=-5dBm
8.	Pierdere de returnare a intrării	S11		-15		dB
9.	Tensiune de operare	Vdc	28	28	32	V
10.	Consumul curent	A		6	8	A	@ Pout=50~90W
11.	Temperatura de lucru		-40℃~+50℃
12.	Intrare conector RF		SMA, Femeie
13.	Ieșire conector RF		SMA, Femeie
14.	Greutate			0.439	0.50	Kg
15.	LungimeLatimeInaltime		1348022			mm
16.	Putere de intrare	PinMax	-5		5	dBm

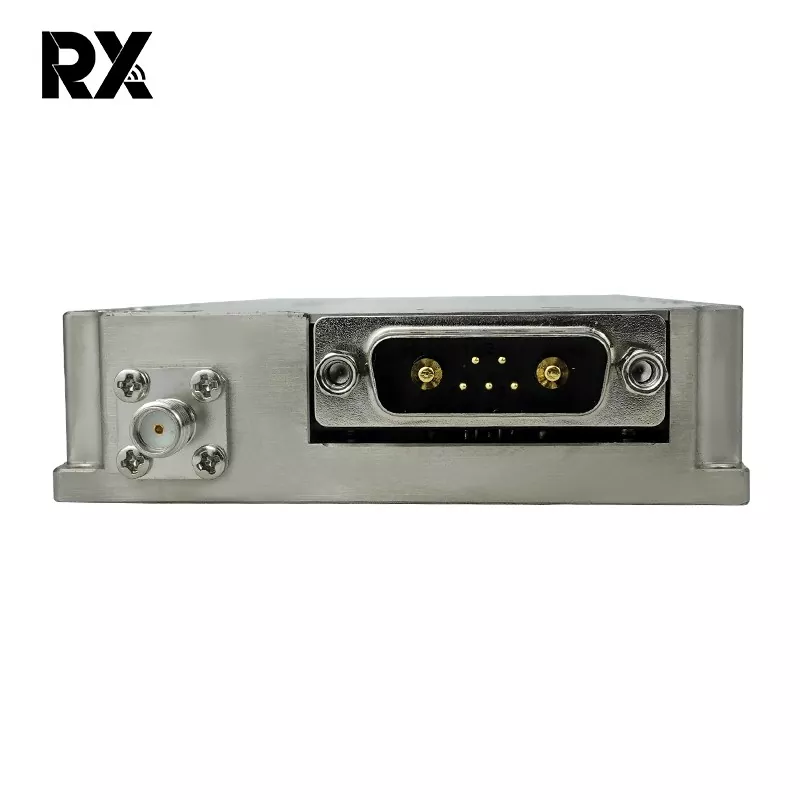

17.	Definiția interfeței (7W2 feminin)	VDD	A1	Sol
		GND	A2	28Vdc
		Sensul curent	1	Tensiune analogică în raport cu curentul modulului @ 100mV/A
		Temp Sense	2	Tensiune analogică în raport cu temperatura modulului @ 10mV/℃
		Permite	3	Activare amplificator			Activare amplificator: TTL Logic High (3,3 V) （Tras intern-jos）
		GND	4	Sol
	Dimensiunea de ansamblu	Nota: 1、 Dimensiunile totale sunt doar pentru referință; 2、 Dimensiunea poate fi mărită sau redusă în mod corespunzător în funcție de cerințele clientului; 3、 Pozițiile interfeței de intrare, interfeței de ieșire și interfeței de alimentare pot fi modificate în funcție de nevoile reale ale clienților;
