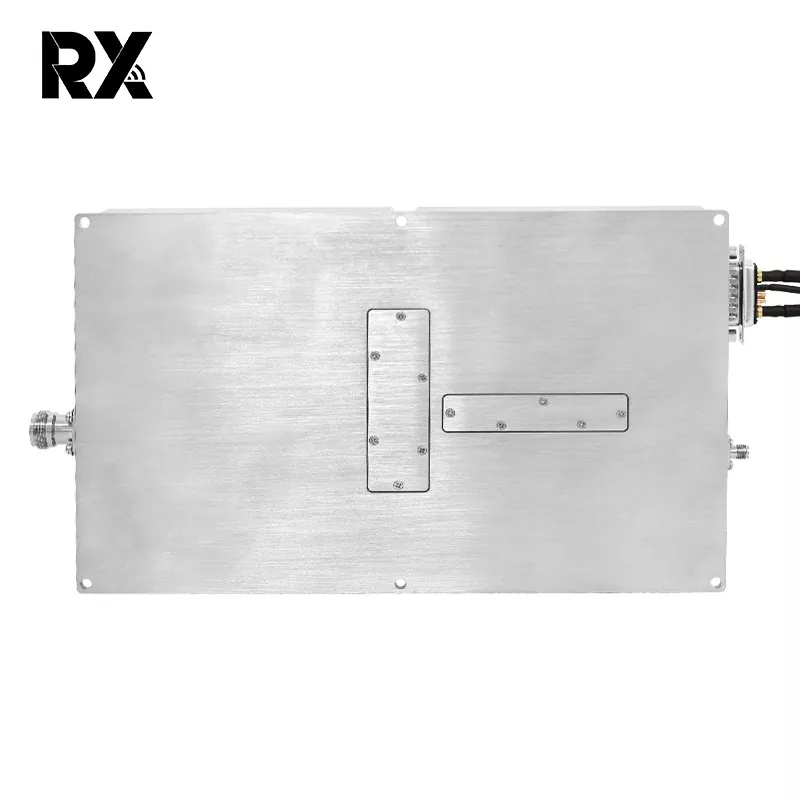

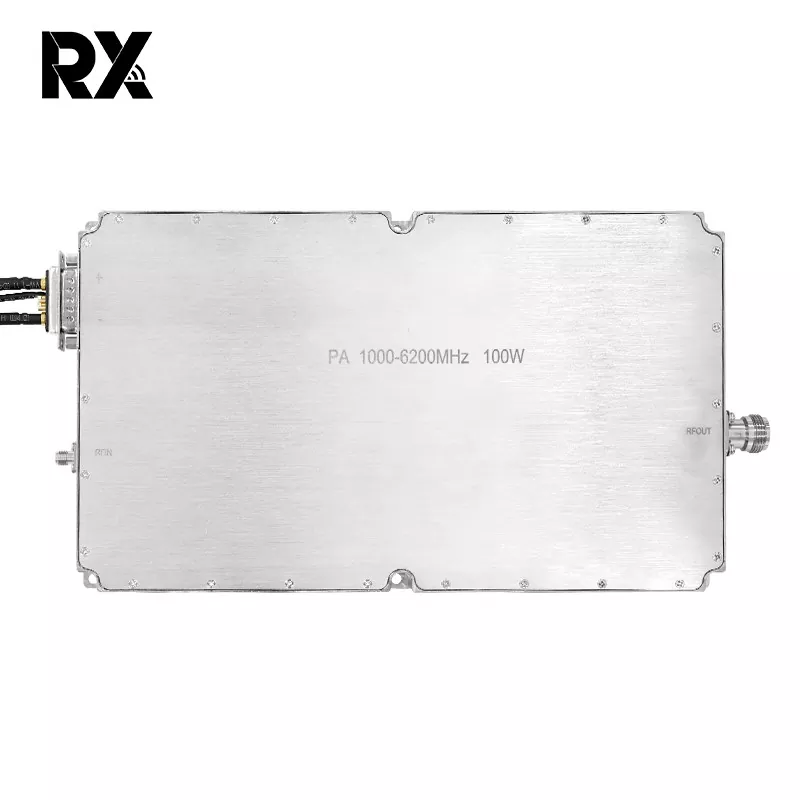

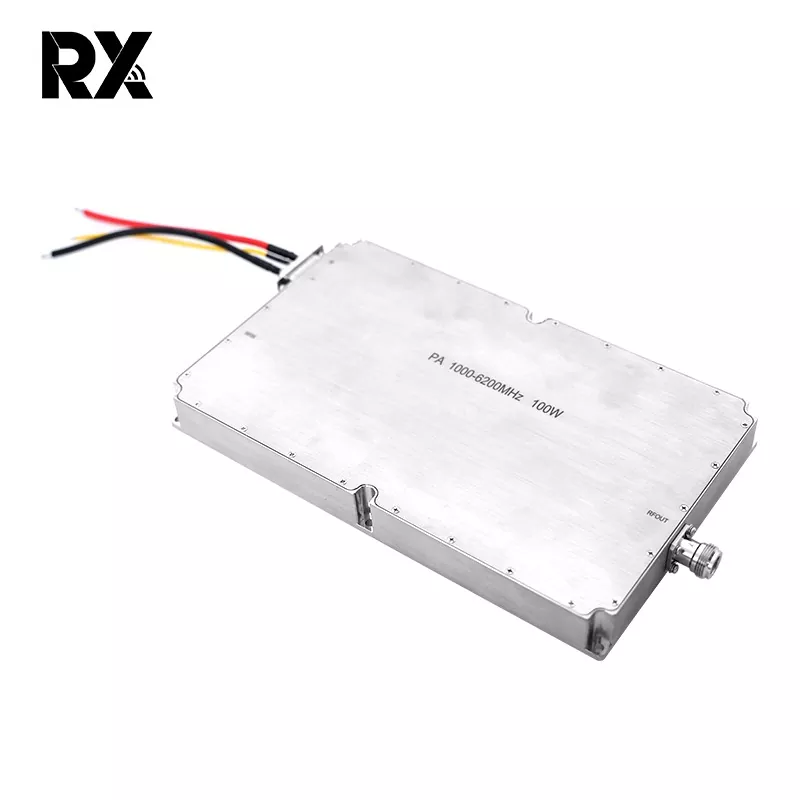

Amplificator de putere cu bandă ultra-largă 1000-6000MHz, de mare putere, 100W

Amplificatorul de putere cu bandă ultra-largă 1000-6000MHz de mare putere de 100W este un modul RF. Un singur modul poate acoperi 1–6 GHz, eliminând necesitatea circuitelor tradiționale de comutare multi-bandă, reducând semnificativ dimensiunea și complexitatea sistemului. Potrivit pentru scenarii care implică agilitatea frecvenței, saltul de frecvență sau interferența în bandă largă.

Trimite o anchetă

Descriere produs

Amplificator de putere cu bandă ultra-largă 1000-6000MHz, de mare putere, 100W

Acest modul utilizează tehnologia GaN, obținând cu 30% mai puțină disipare a căldurii decât LDMOS la o putere echivalentă de 100W, obținând o putere mare reală și o disipare scăzută a căldurii, extinzând astfel durata de viață a modulului. În plus, am adăugat protecție la temperatură, protecție la sarcină, protecție la supratensiune și protecție la supraîncărcare pe placa de circuit, eliminând nevoia de funcții de protecție externă și crescând considerabil eficiența operațională.

Spre deosebire de frecvențele convenționale în bandă îngustă, banda ultra-largă (1000-6000MHz) necesită standarde tehnice și de calitate mai ridicate a componentelor pentru a-și atinge caracteristicile de bandă ultra-largă, de mare putere și de înaltă fiabilitate. Amplificatorul de putere Ultra-Wideband 1000-6000MHz 100W a demonstrat o performanță remarcabilă în comunicațiile moderne multi-bandă, testarea EMC, războiul electronic și sistemele anti-drone.

Specificația amplificatorului de putere 1000-6200MHz100W（TC=25℃）

Nu.	Descriere	Simbol	Min	Tip		Max	Unitate	Remarcă
1.	Frecvența de operare	BW	1000			6200	MHz
2.	Putere de intrare	Pin		2			dBm
3.	Putere de ieșire CW	Psat	50.5	51		52.5	dBm	Undă continuă
4.	Câștig de putere	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Planeitatea câștigului de putere	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Pierdere de returnare a intrării	S11		-15			dB
7.	Tensiune de operare	Vdc	28	28		32	V
8.	Consumul curent	A		17		21.5	A	@ Pout=110~180W
9.	Intrare conector RF		SMA, Femeie

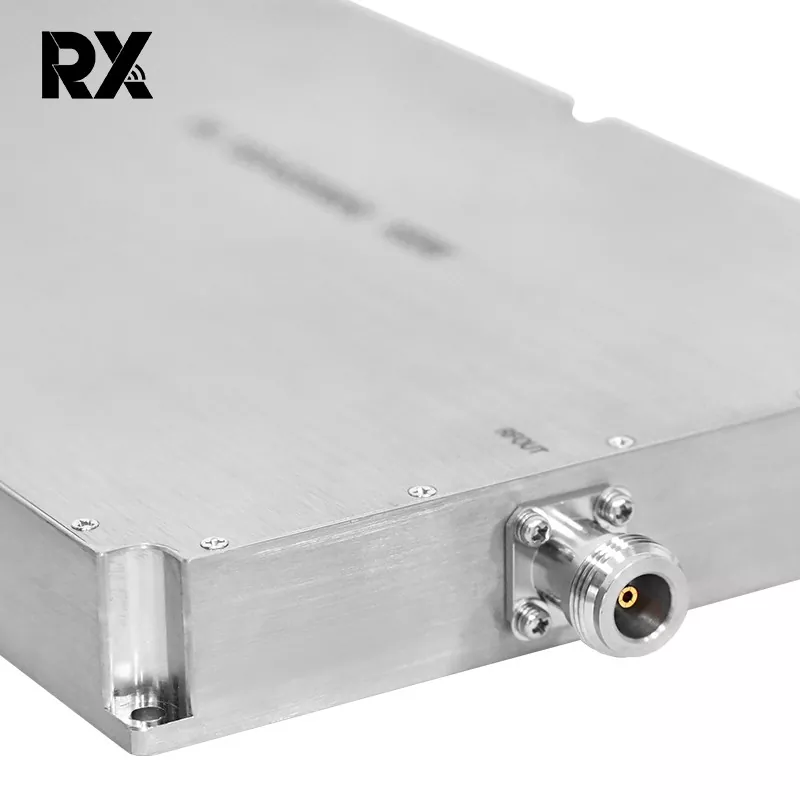

10.	Ieșire conector RF		N, Femeie
11.	Greutate			1.9		2	Kg
12.	LungimeLatimeInaltime		25015025			mm
13.	Putere maximă de intrare	PinMax	≤10			dBm

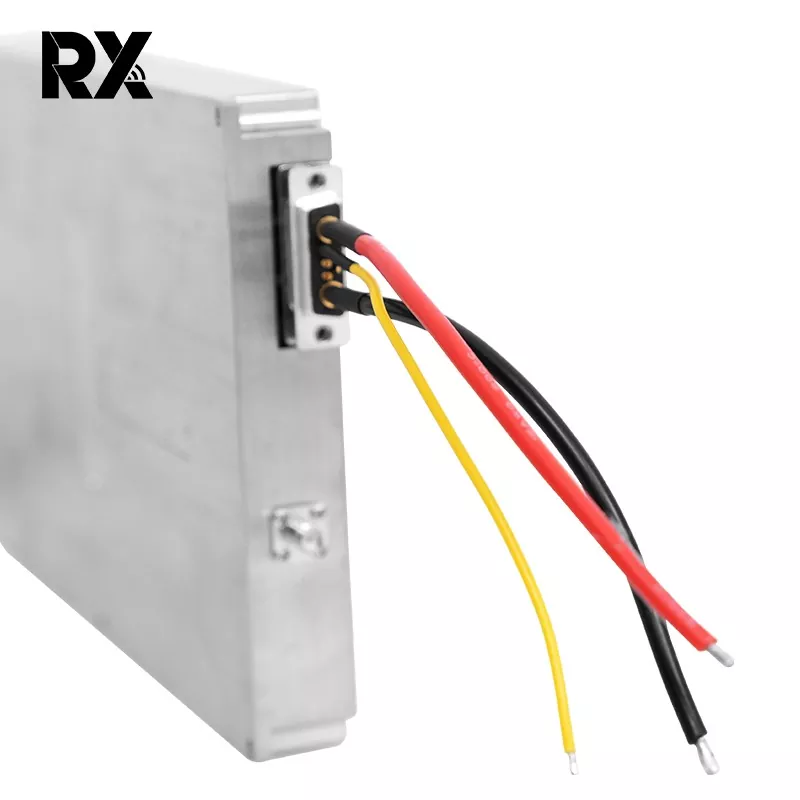

14.	Definiția interfeței (7W2 feminin)	VDD	A1		28Vdc
		GND	A2		Sol
		Protecție la supracurent	2		Funcționare normală: 0V Protecție la supracurent: +5V			Protecție la supracurent @25A
		Protectie la supratemperatura	2		Funcționare normală: 0V Protectie la supratemperatura: +5V			Supratemperatură
		Permite	3		5V~Vdd:ON 0V: OPRIT			protecție @ 100℃
		GND	4		Sol
		Stat	5		Funcționare normală: 0V Protecție de stat: +5V
