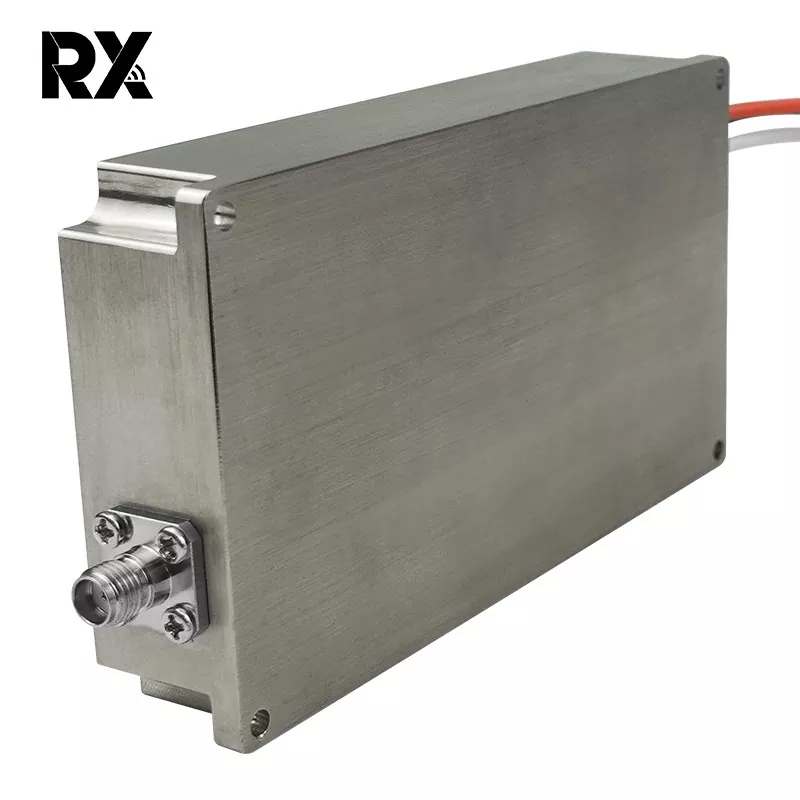

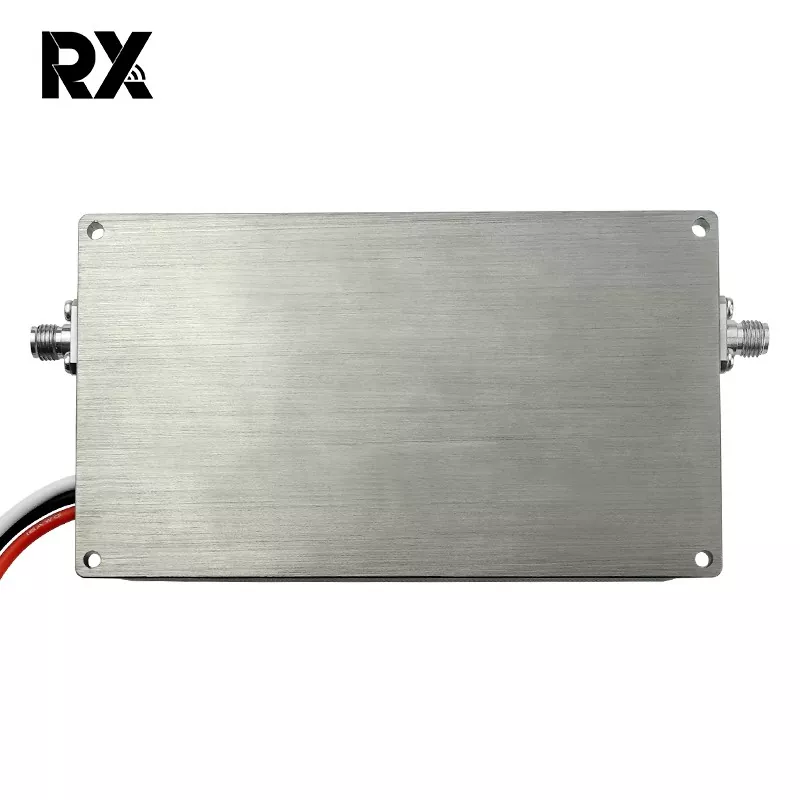

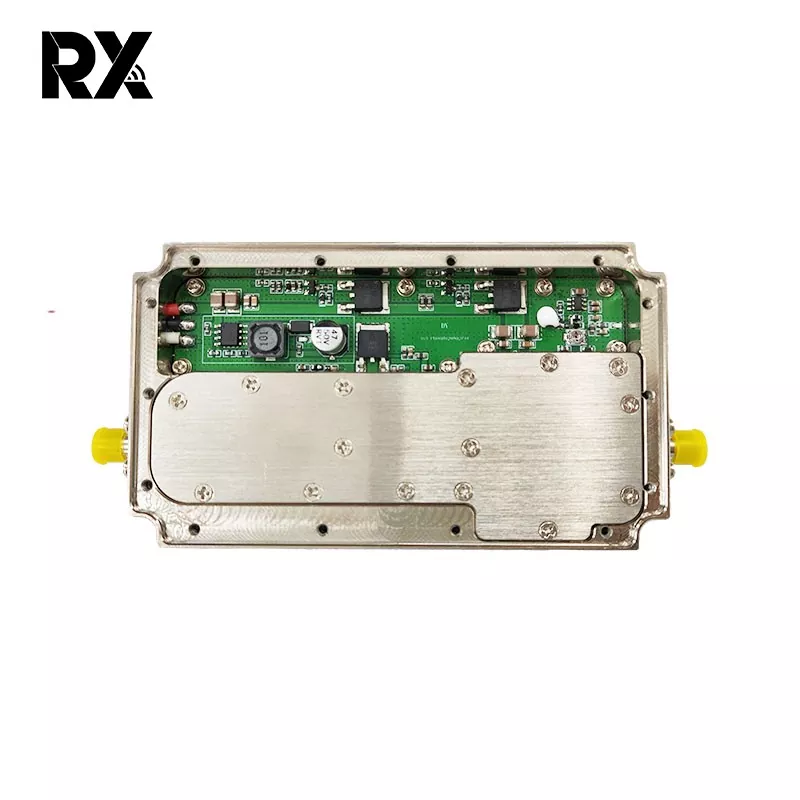

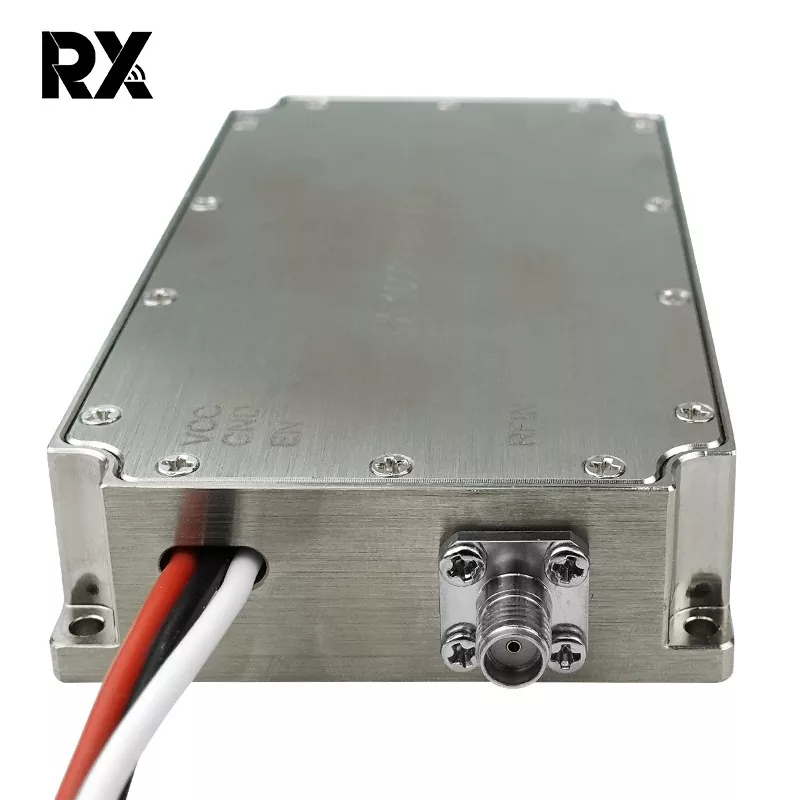

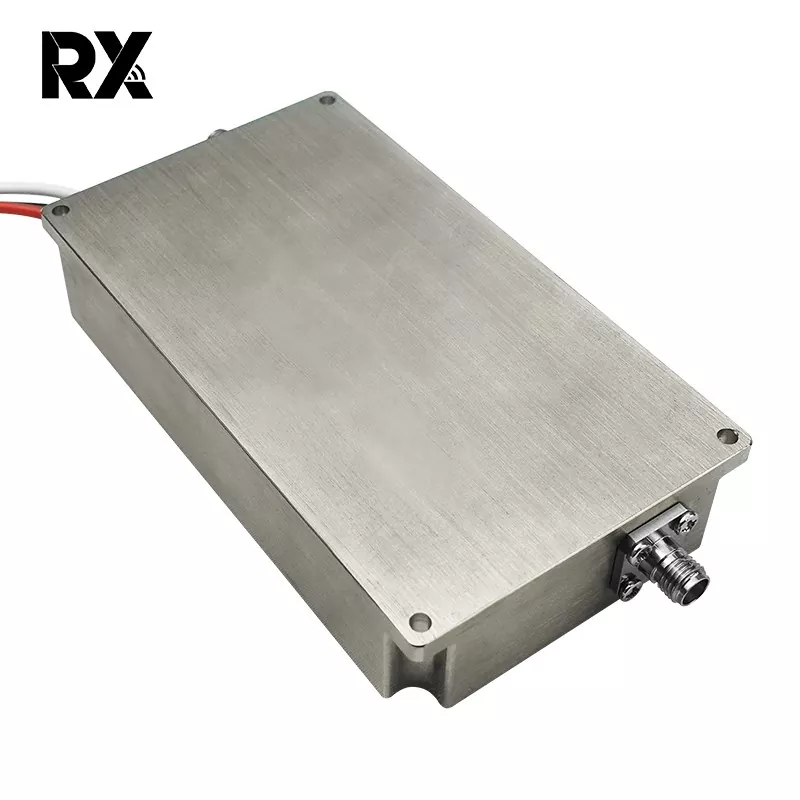

Amplificator de putere cu bandă ultralargă de 20W 500-7300MHz

Acesta este un amplificator de putere cu bandă ultralargă fără sursă de semnal de 20W 500-7300MHz. Joacă un rol crucial în distribuirea energiei și protecția liniei în cadrul sistemului. Deși nu oferă câștig în sine, poate atenua, potrivi sau izola cu precizie semnalele de mare putere de până la 20 W într-o lățime de bandă ultra-largă de 500 MHz-7,3 GHz.

Trimite o anchetă

Descriere produs

Principalele avantaje:

Acest cip amplificator de putere de 20W 500-7300 MHz acoperă 500-7300 MHz, acoperind simultan L, S, C și o parte din benzile X, permițând mai multe utilizări într-un singur cip. Acest lucru reduce numărul de componente ale divizorului de frecvență, comprimând astfel dimensiunea și economisind costuri. Facilitează comutarea între benzile de interferență, eliminând nevoia de surse de semnal externe și antene. Un singur cip de bandă largă poate gestiona interferența de la frecvențe joase, benzi convenționale, până la frecvențe înalte.

Funcția de bază:

Într-o conexiune de emițător-receptor în bandă largă, face o copie de rezervă a puterii de unitate de 20 W care depășește limita etapei precedente la un nivel pe care cipul următor îl poate gestiona, prevenind comprimarea sau arderea LNA/mixerului următor. Rezistă o putere instantanee ≥ 20 W. Când puterea reflectată apare din cauza nepotrivirii antenei sau a circuitului deschis în etapa ulterioară, acest amplificator de putere 500-7300 MHz 20W absoarbe/atenuează energia reflectată pentru a proteja tranzistoarele de putere din etapa precedentă.

Acest amplificator de putere, introdus între două trepte de amplificator de putere, poate reduce pierderea de retur cu 3-6 dB, poate reduce reflexiile între etape, poate suprima auto-oscilația și poate îmbunătăți izolarea între trepte.

Specificații amplificatorului de putere cu bandă ultra-largă de 20W 500-7300MHz (TC=25℃)

Nu.	Descriere	Simbol	Min	Tip		Max	Unitate	Remarcă
1.	Frecvența de operare	BW	500			7300	MHz
2.	Putere de intrare	Pin		0			dBm
3.	Putere de ieșire CW	Psat	42.5	43		44	dBm	Undă continuă
4.	Câștig de putere	Gp		43			dBm	@ Pin=0 dBm
5.	Planeitatea câștigului de putere	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Pierdere de returnare a intrării	S11		-15			dB
7.	Tensiune de operare	Vdc	24	30		36	V
8.	Consumul curent	A		2		3	A	@ Put=10~15W
9.	Intrare conector RF		SMA, Femeie
10.	Ieșire conector RF		SMA, Femeie
11.	Greutate			0.278		0.3	Kg
12.	LungimeLatimeInaltime		1056020			mm
13.	Putere maximă de intrare	PinMax	≤10			dBm

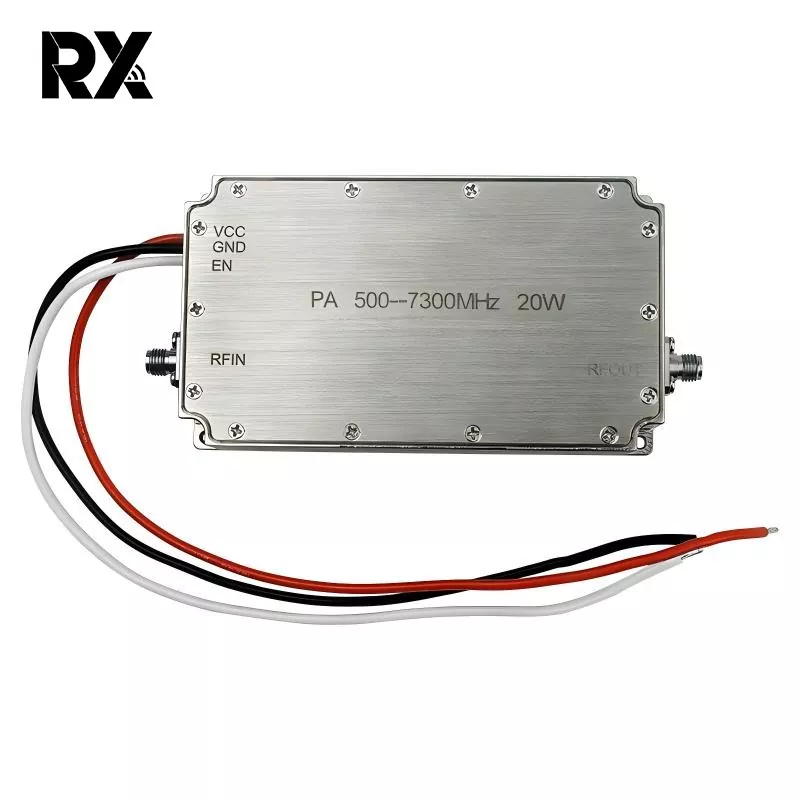

14.	Definiția interfeței	VDD	A1		24Vdc
		GND	A2		Sol
		Permite	1		5V~Vdd:ON 0V: OPRIT
	Dimensiunea de ansamblu	Nota: 1、 Dimensiunile totale sunt doar pentru referință; 2、 Dimensiunea poate fi mărită sau redusă în mod corespunzător în funcție de cerințele clientului; 3、 Pozițiile interfeței de intrare, interfeței de ieșire și interfeței de alimentare pot fi modificate în funcție de nevoile reale ale clienților;
	Dimensiunea de ansamblu

Curbe de performanță (eșantioane măsurate efectiv, 25 °C, 28 V)

Frecvenţă	intrare	24V			30V			36V
（MHz）	(dBm)	Put (dBm)	eu (A)	η(%)	Put (dBm)	eu (A)	η(%)	Put (dBm)	eu (A)	η(%)
500	0	39.8	1.37	29,04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36,04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47,01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36,04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41,07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41,07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23,03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33,00%	44.26	2.45	36,28%
4500	0	41.73	2	31,03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23,30%	42.9	2.49	26,10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26,60%	43.03	2.57	26,06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22,30%	42.27	2.34	24,02%	43.11	2.43	28,07%
6600	0	40.67	2.2	22,10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22,05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27,40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25,50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
