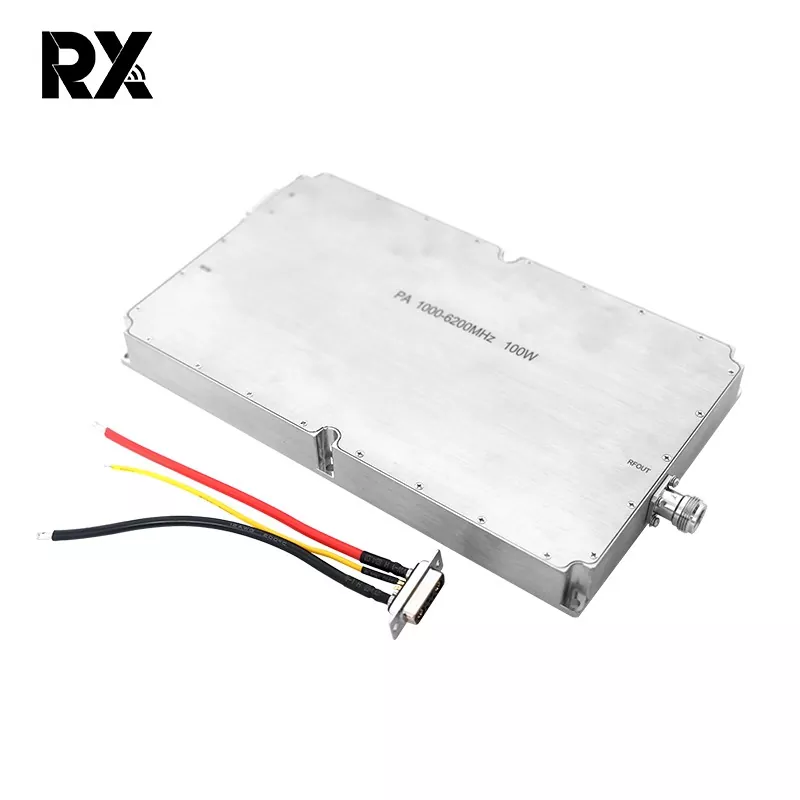

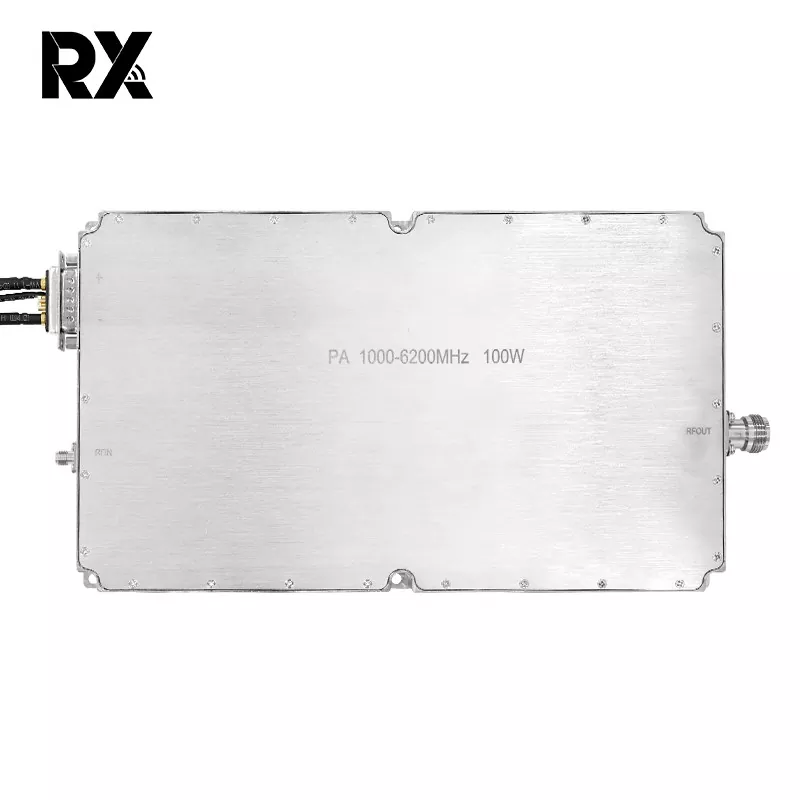

Modul amplificator de putere RF de bandă largă 1000-6000MHz 100W

Acest modul amplificator de putere RF de bandă largă 1000-6000MHz 100W este un modul amplificator de putere de bandă largă de 100W de înaltă performanță care funcționează pe o gamă largă de frecvență de la 1000MHz la 6000MHz. Proiectat cu circuite avansate de microunde și componente semiconductoare de înaltă calitate, este conceput pentru aplicații profesionale care necesită putere, lățime de bandă și stabilitate excepționale. Este utilizat pe scară largă în domenii critice, cum ar fi infrastructura modernă de comunicații, sistemele de detectare a radarului și apărarea dronei (contramăsuri FPV), servind ca o componentă de bază pentru îmbunătățirea acoperirii semnalului, extinderea gamei sistemului și îmbunătățirea capacităților anti-blocare.

Trimite o anchetă

Descriere produs

Nu.	Descriere	Simbol	Min	Tip		Max	Unitate	Remarcă
1.	Frecvența de operare	BW	1000			6200	MHz
2.	Putere de intrare	Pin		2			dBm
3.	Putere de ieșire CW	Psat	50.5	51		52.5	dBm	Undă continuă
4.	Câștig de putere	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Planeitatea câștigului de putere	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Pierdere de returnare a intrării	S11		-15			dB
7.	Tensiune de operare	Vdc	28	28		32	V
8.	Consumul curent	A		17		21.5	A	@ Pout=110~180W
9.	Intrare conector RF		SMA, Femeie

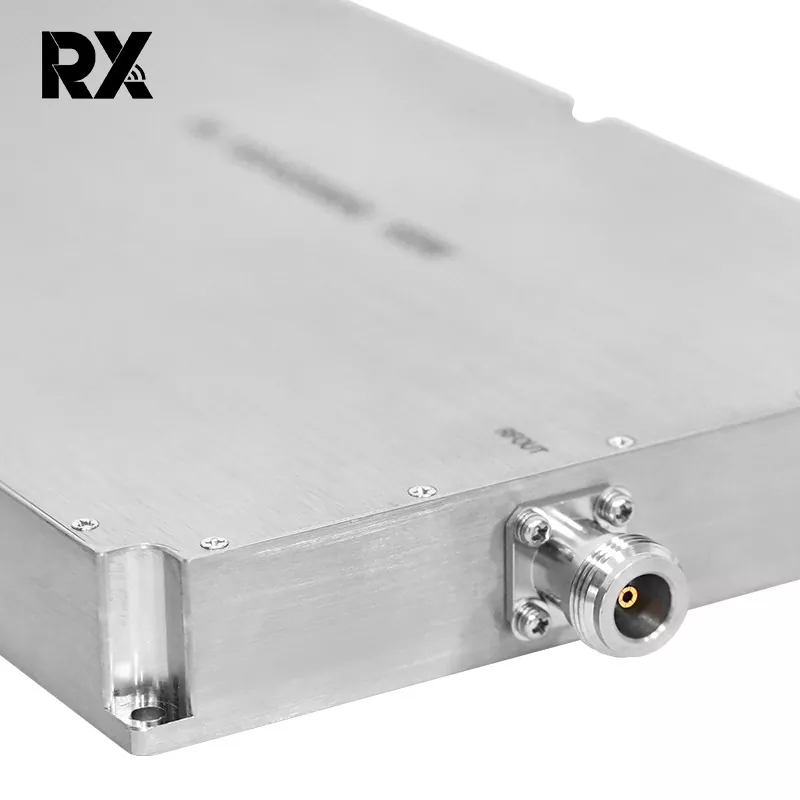

10.	Ieșire conector RF		N, Femeie
11.	Greutate			1.9		2	Kg
12.	LungimeLatimeInaltime		25015025			mm
13.	Putere maximă de intrare	PinMax	≤10			dBm
14.	Definiția interfeței (7W2 feminin)	VDD	A1		28Vdc
		GND	A2		Sol
		Protecție la supracurent	2		Funcționare normală: 0V Protecție la supracurent: +5V			Protecție la supracurent @25A
		Protectie la supratemperatura	2		Funcționare normală: 0V Protectie la supratemperatura: +5V			Supratemperatură
		Permite	3		5V~Vdd:ON 0V: OPRIT			protecție @ 100℃
		GND	4		Sol
		Stat	5		Funcționare normală: 0V Protecție de stat: +5V
	Dimensiunea de ansamblu	Nota: 1、 Dimensiunile totale sunt doar pentru referință; 2、 Dimensiunea poate fi mărită sau redusă în mod corespunzător în funcție de cerințele clientului; 3、 Pozițiile interfeței de intrare, interfeței de ieșire și interfeței de alimentare pot fi modificate în funcție de nevoile reale ale clienților;

Ca o adevărată soluție de bandă largă, valoarea de bază a modulului amplificator de putere RF de bandă largă 1000-6000MHz 100W constă în adaptabilitatea remarcabilă a frecvenței și capacitatea robustă de ieșire a puterii. În loc să fie optimizat pentru o singură frecvență fixă, oferă performanțe de amplificare stabile și fiabile pe întreaga lățime de bandă specificată. Acest lucru îl face o alegere ideală pentru sisteme cu mai multe benzi, aplicații cu salt de frecvență și scenarii de testare R&D. De asemenea, susținem personalizarea benzii de frecvență adaptată cerințelor specifice ale clienților, oferind adaptare tehnică flexibilă.

În rezumat, acest modul amplificator de putere de bandă largă de 100 W iese în evidență prin cele patru caracteristici cheie - lățime de bandă largă, putere mare, fiabilitate ridicată și personalizare - oferind o soluție de amplificare a puterii de bază puternică, flexibilă și stabilă pentru aplicații RF complexe și profesionale.
