Care sunt principalele funcții ale circulatoarelor în bruiajele de semnal de drone?

Circulatoarele joacă un rol vital în bruiajele semnalelor dronei, asigurând transmisia eficientă a semnalului, izolarea și protecția componentelor sensibile RF. Iată principalele lor funcții:

1. Controlul direcției semnalului (izolare)

(1) Circulatoarele sunt dispozitive non-reciproce care direcționează semnalele pe o cale fixă ​​a buclei (de exemplu, portul 1 → portul 2 → portul 3 → portul 1).

(2) În bruiaj, acestea izolează semnalul transmis de puterea reflectată, prevenind auto-interferența și îmbunătățind precizia bruiajului.

2. Protejați amplificatoarele RF

(1) Jammerele de mare putere generează semnale RF puternice care se pot reflecta înapoi și pot deteriora transmițătorul.

Techninis aprašymas

3. Managementul semnalului multicanal

(1) Jammerele avansate folosesc circulatoare pentru a comuta între mai multe antene sau benzi de frecvență fără scurgeri de semnale.

(2) Poate bloca simultan diferite legături de comunicație cu dronă (de exemplu, control, video, GPS).

4. Stabilitatea și eficiența frecvenței

(1) Minimizează pierderile de inserție (mai puțin de 0,5 dB în circulatoarele de înaltă calitate), asigurând că puterea maximă ajunge la antenă.

(2) Acceptă funcționarea în bandă largă (de exemplu, 1-6 GHz), care este esențială pentru acoperirea diferitelor frecvențe de drone.

5. Integrare cu alte componente

(1) Adesea asociat cu izolatoare pentru a suprima și mai mult reflexiile nedorite.

(2) Folosit în bruiajele MIMO (Multiple Input Multiple Output) pentru a gestiona rutarea complexă a semnalului.

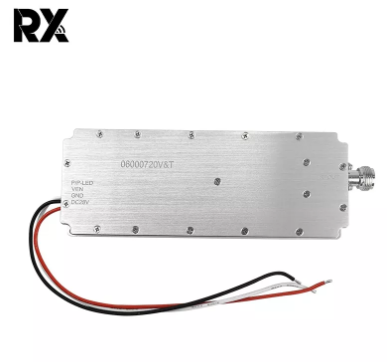

Modul amplificator de semnal sursă digitală GaN 100W cu protecție în cerc

De ce sunt esențiale circulatoarele?

Fără circulatoare, bruiajele suferă de următoarele probleme:

❌ Feedback-ul semnalului interferează cu transmisia

❌ Amplificatoarele se ard din cauza puterii reflectate

❌ Pierderea de energie determină o rază de blocare redusă

Exemplu: Într-un bruiaj de dronă cu 10 canale, un circulator asigură că fiecare canal funcționează independent, fără diafonie, îmbunătățind fiabilitatea pentru protecția infrastructurii militare sau critice.

Pentru o performanță optimă, circulatorul într-un bruiaj trebuie să aibă:

✔ Izolație ridicată (>20 dB)

✔ VSWR scăzut (<1,5:1)

✔ Stabilitate termică (pentru implementare în exterior)
